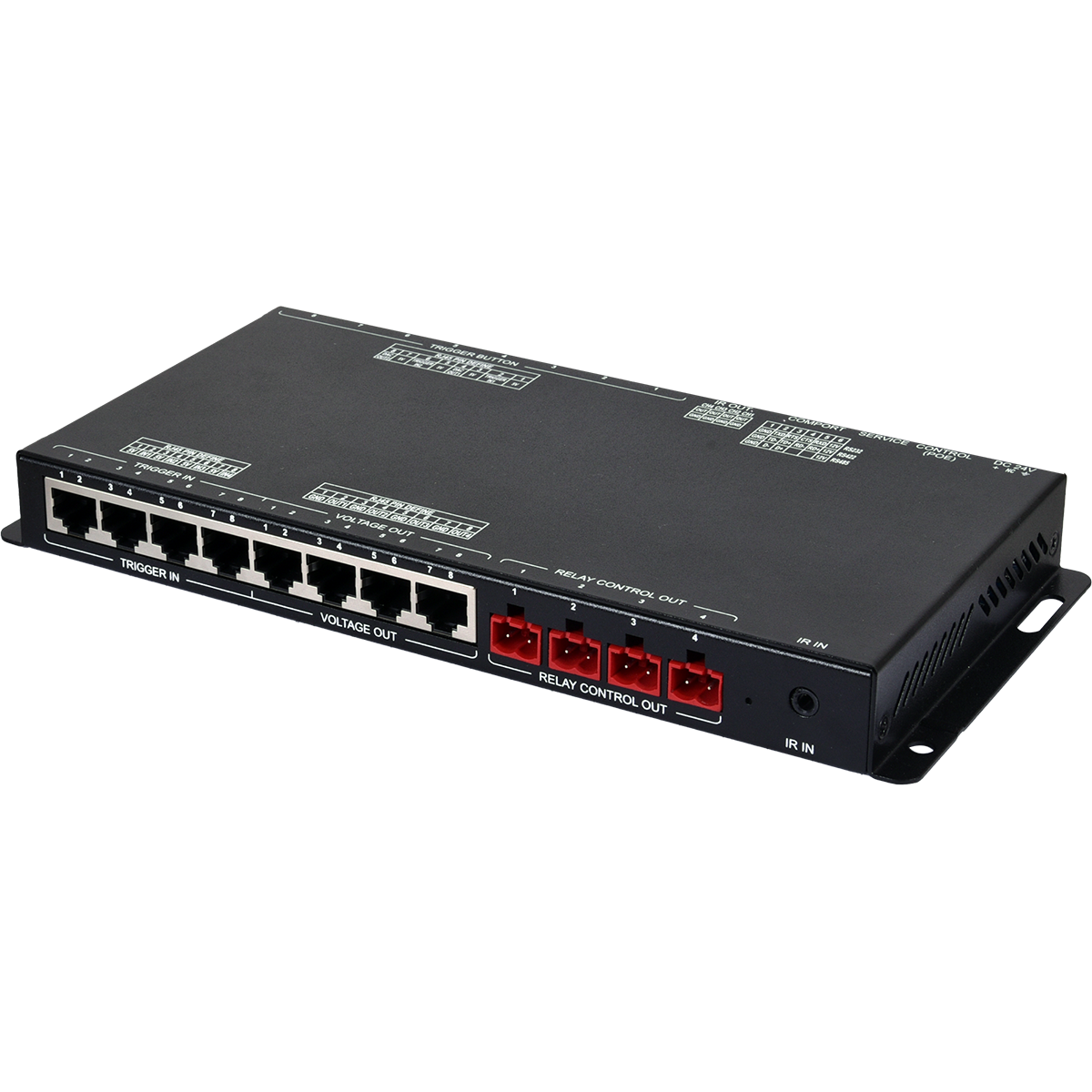

CDPS-MF501
System Control Center
- 16個觸發輸入直接連接到16個用戶巨集，實現即時控制
- 額外的16個巨集（總共32個），可通過乙太網路啟動，或按照預定的時間表啟動
- 16個可變電壓輸出，用於控制低功率設備（總共20mA）或啟動外部觸發器 注意：無法同時使用觸發按鈕和電壓輸出埠
- 1個紅外線輸入，用於紅外線代碼學習功能，以及4個紅外輸出
- 4個電源繼電器，用於控制投影營幕、燈光等設備
- 可選擇使用PoE（802.3at Type 2）供電
- 2個序列埠，用於控制RS-232/422/485設備
- 使用電池備援的時鐘功能，用於排程事件
- 可通過WebGUI、Telnet和外部觸發器進行控制
- 可安裝於我們的6U機架內，或直接安裝在任何平坦表面上
|
介面 |
|
|
控制 I/O |

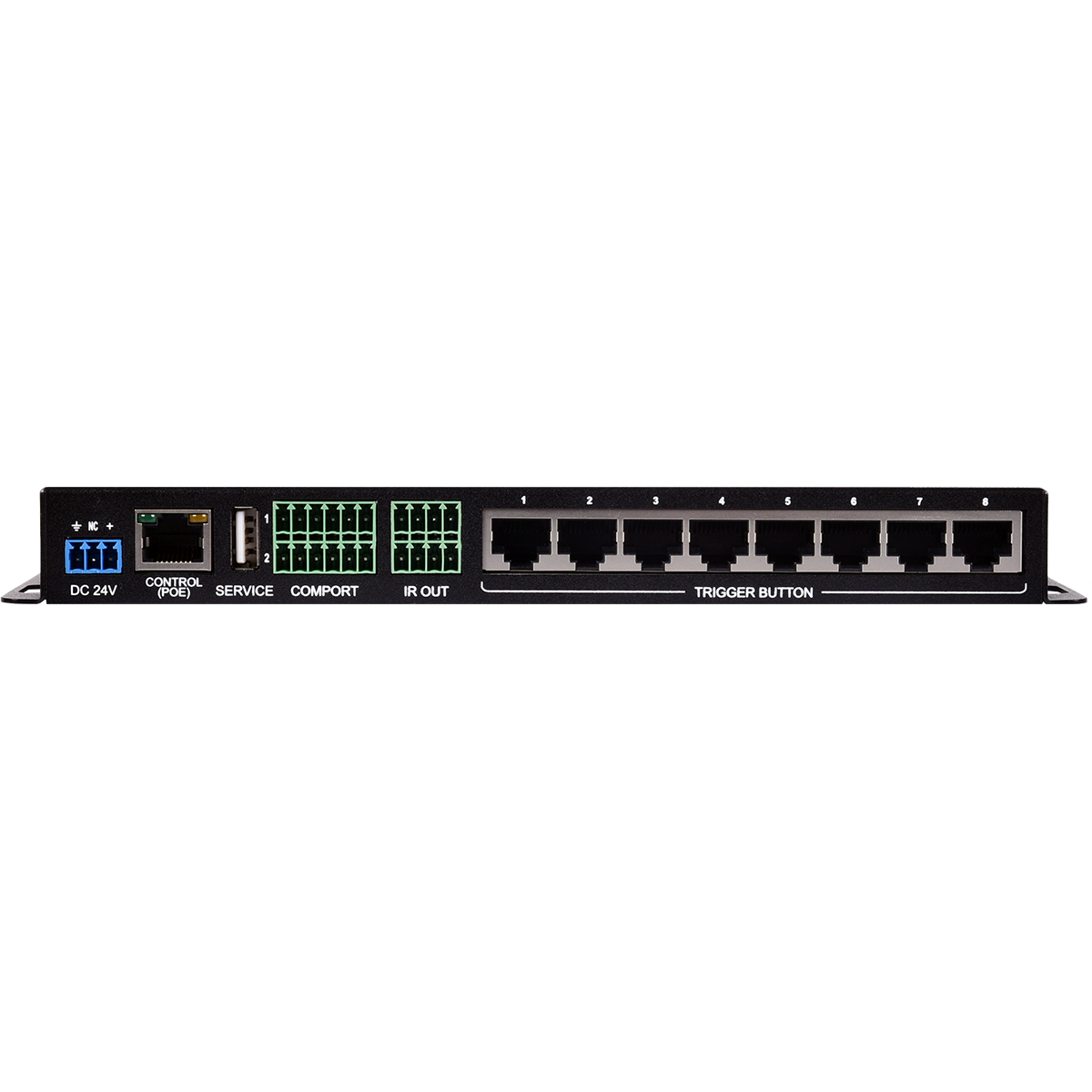

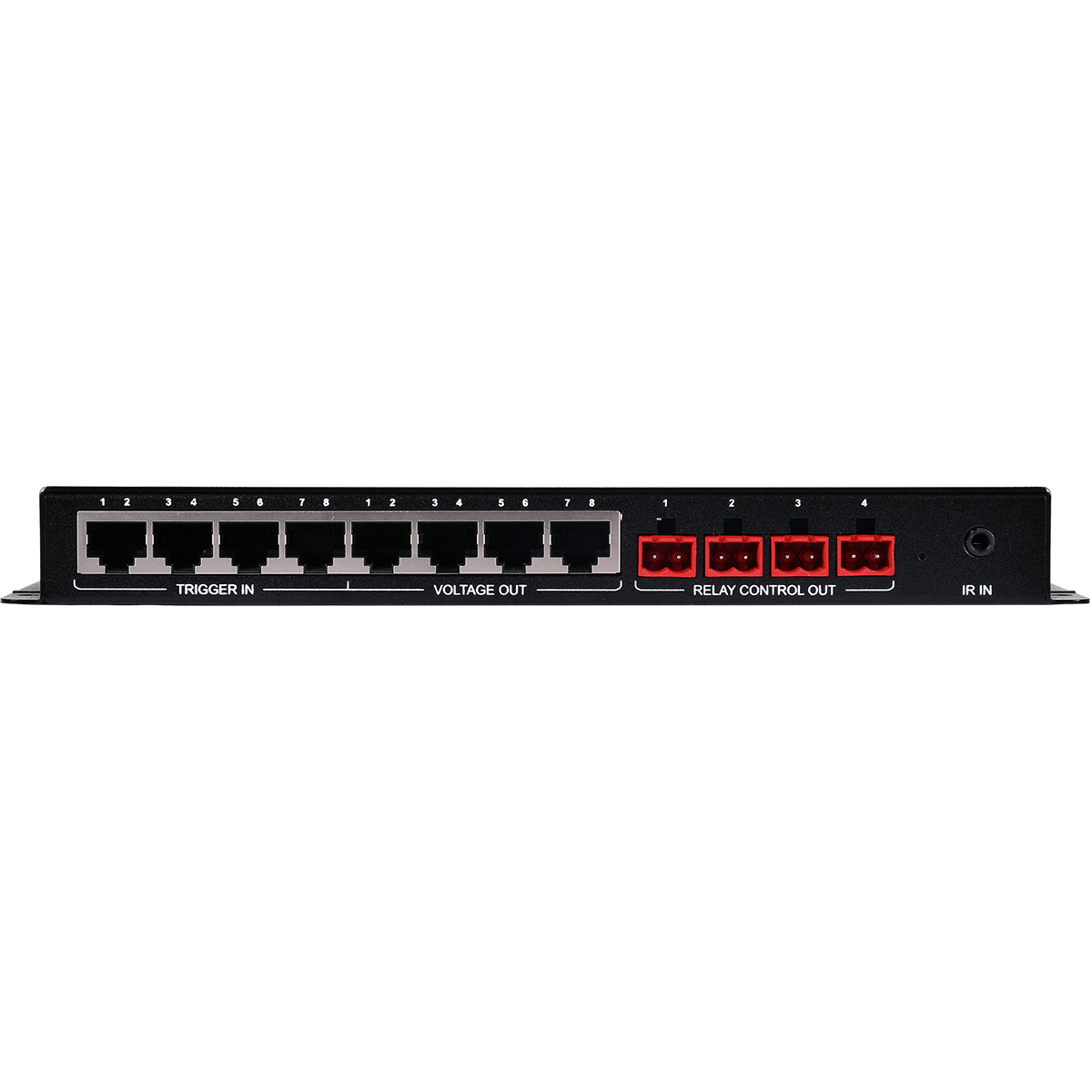

4 中繼器 （2接腳端子） 1 紅外線接收器（3.5mm） 4 紅外線延伸器 （4x2接腳端子） 1 控制埠（RJ-45） 2 通訊埠 （6接腳端子） 16 觸發器（RJ-45） 16 電壓（RJ-45） 16觸發器按鈕（RJ-45） 1 USB （Type A） |
|
電源 |
|
|
電源供應 |
24V/ 1A DC （鎖定） |
|
電源功耗 |
3.63W |
|
外殼 |
|
|
機殼材質 |
金屬（鋼） |
|
機殼顏色 |
黑色 |
|
尺寸（寬×高×深） |
231.5mm×25mm×108mm ［不含零件］ 231.5mm×25mm×117mm ［全包含］ |
|
重量 |
250g |
|
現場韌體更新 |
|
USB 隨身碟、 WebGUI |
|
訂購資訊 |
|
型號 |
產品描述 |
|
CDPS-MF501 |
系統控制中心 |
|
CDPS-TG102 |
1x2觸發器按鈕分離器 |
|

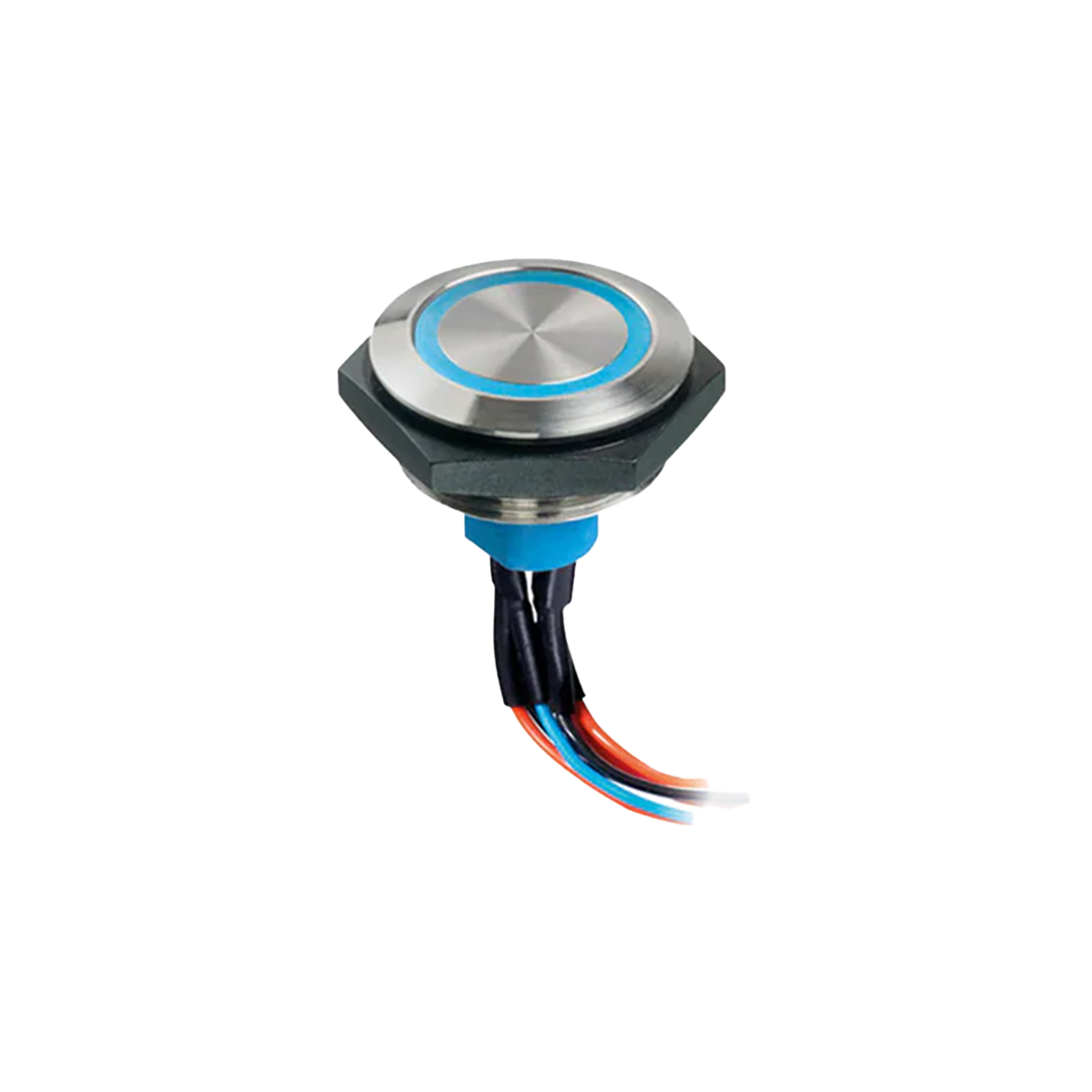

CBL-MPBCAT-10 |
觸發器按鈕 |
|
|
|
|
CDPS-TG102 |
CBL-MPBCAT-10 |
|

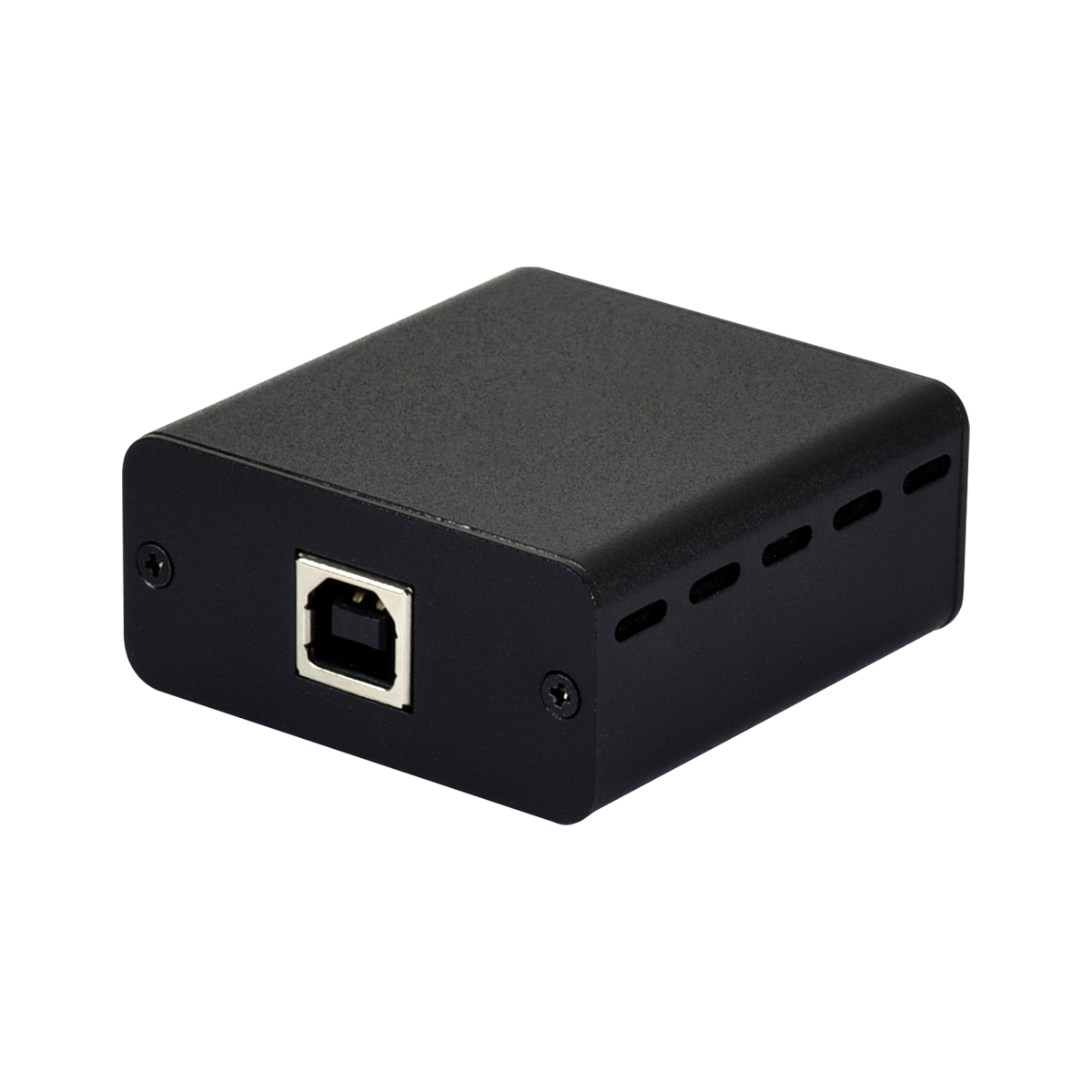

CDPS-TG102 |
|
輸入埠 |
1 RJ45 |
|
輸出埠 |
1 RJ45 |
|
外殼 |
|
機殼材質 |
金屬（鋼） |
|
機殼顏色 |
黑色 |
|
尺寸（寬×高×深） |
50mm×25mm×52mm［不含零件］ |
|
重量 |
60g |
