專案重點

對於設計相關科系來說，每項成品小至物品大至室內空間，從概念傳達至執行都需要依靠精細的設計圖輔助。傳統教學的平面海報、電視螢幕無法完整呈現學生的設計細節及觀摩他人作品。透過智慧電視牆的安裝及傳送高畫質影像，讓學生作品每一細節都能完整展示，同時老師也可以在教學上帶入更多細節，提升教學品質。

客戶需求

  • 支援多種裝置輸入及無線投影，如電腦、平板，使教師靈活運用教學設備
  • 長距離無損延伸的4K@60影像與聲音
  • 集中管理所有設備，使教學空間運用極大化

CYP解決方案

利用AV over IP系統搭配電視牆，靈活呈現多個訊號源並支援HDCP內容，也可傳輸無損4K高畫質影像。透過控制面板及環控系統，一鍵切換不同電視牆輸出格式與調整輸出音量，讓使用上更便利及高效率​。

延伸應用

戰情會議室、大型數位看板、新聞播報攝影棚

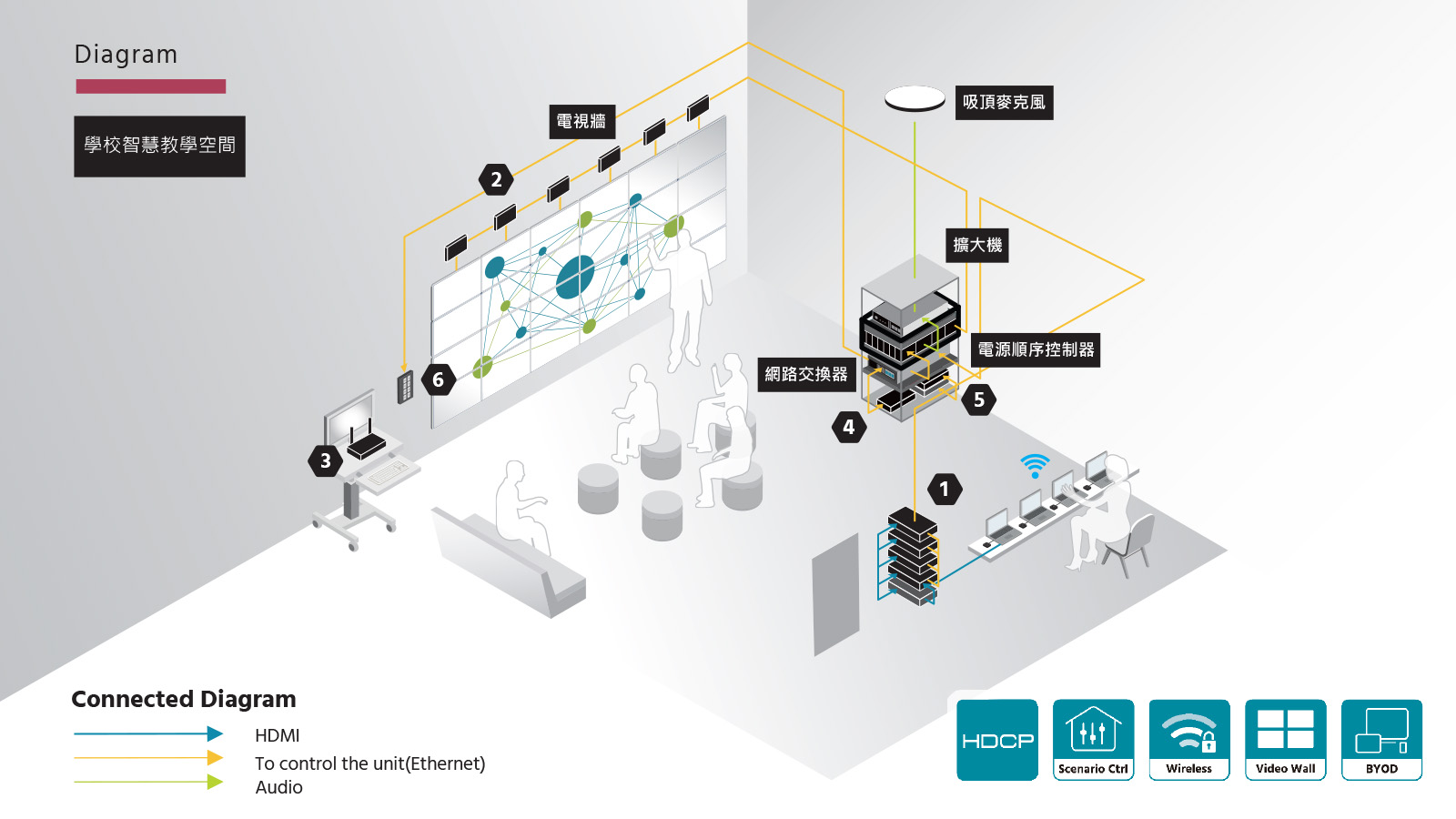

現場連接圖
PRODUCTS FEATURED
CH-U350TX

帶 USB/KVM 延伸的 HDMI/VGA over IP 傳送器

本機是 4K UHD 多功能延伸系統的一部分，支援使用 TCP/IP 協議通過常規 Cat.5e/6/7 網絡電纜將 HDMI 或 VGA 信號與 KVM 一起延伸。 該延伸器支援超高清信號（最高 4K@30Hz YUV 4:4:4 或 4K@60Hz YUV 4:2:0）與音頻和 USB 在單根電纜上的傳輸最長可達 100m。 使用Gigabit網絡交換機可以進一步延伸傳輸距離（每段可達100m），允許用戶級聯繫統而不會丟失信號或造成延遲。 也可以讓延伸系統的傳送器在多視窗模式下運行，允許您將單個 AV 信號發送到同一本地網絡中的大量接收器。 用戶以驚人的簡單性創建大型多顯示視頻牆很有用。

CH-U331RX

HDMI/VGA VoIP 接收器 附加USB/KVM 延伸

本產品為多功能VoIP 接收器，在TCP/IP 協定下透過一條at.5e/6/7 網路線，可延伸HDMI 或VGA 訊號，外加KVM 遠端控制。本產品支援超高畫質影像（4K@30Hz YUV 4:4:4 或4K@60Hz YUV 4:2:0），以及數位或類比聲音與USB 資料，傳輸距離可達到100 公尺。如果搭配Gigabit 網路交換機，您不但能延長傳輸距離（每段連線最遠100 公尺），還能串接VoIP 訊號，而且不會有損失或延遲。 本產品支援VoIP 訊號的多點傳播（Multicast），能讓您將一台傳送器的影音訊號發給在同一區域網路中的多台接收器。此外，在多點廣播下的VoIP 訊號也能用來建立由多台顯示器所組成的大型電視牆。本產品非常適合家用與商用影音安裝環境。 本產品除了支援紅外線與RS-232 雙向傳輸，還有類比Line-level 聲音輸入或輸出，以及麥克風聲音輸入（位於接收器），提供您更多的音效選擇。另外支援USB 功能以便結合VGA 訊號，能讓您將本產品當成一台遠端USB 集線器，提供您靈活的KVM切換操作。本產品具有螢幕顯示功能可快速查看設定資訊，控制介面包含WebGI、Telnet 與前面板按鍵。

WPS-QPL01

Hyshare lite 無線簡報系統（單機版）

Hyshare lite 是Hyshare 產品系列的入門款。這是一款功能強大 且CP 值高的無線簡報產品。包含1 個發射和1 個接收器。隨插即 用的映射功能，無須預先學習就可以直覺使用。發射器具備高速 802.11ac WiFi 模組和訊號天線，帶給您穩定的連接品質和流暢的 影音同步播放。通過高效能的接收器，您可以輕鬆的使用手機進行 映射。對於無線應用來說，這是一個絕佳的入門產品。

CDPS-CS7

AV over IP 系統控制器

CDPS-CS7 為強大的 VoIP系統控制器，可用來控制同一網路中的多套VoIP延伸器。用戶只需要將本產品和VoIP延伸器安裝在同一網域中，就可以透過WebGUI輕鬆設置整個VoIP 系統的傳播頻道，以及單點傳播 (Unicast) 或多點傳播 (Multicast)。使用者也可以自訂顯示群 (Groups) 或預先設定值(Preset)，以輕鬆控制多個影音區。如果不使用本產品，用戶就必須透過VoIP傳送器與接收器各自的WebGUI控制頁，才能控制並且設置您的VoIP系統。 本產品能控制VoIP系統的矩陣式切換及電視牆顯示。在WebGUI控制頁中，會顯示每台VoIP傳送器與接收器的IP位址、子網路遮罩和和預設閘道。您可以經由一般的網路連線從網頁瀏覽器來連線WebGUI，或者直接連接HDMI顯示器、USB鍵盤和滑鼠來連線WebGUI。此外，本產品具有接觸器輸入端子，方便您搭配本公司的控制鍵盤，或者其他具有接觸器輸出端子的裝置，適合安裝於會議室或教室內的講臺或講桌上，您只要按下按鈕就會啟動預置。本產品提供WebGUI（遠端或本地）、RS-232、Telnet、遙控器與接觸器多種操作選擇。

CDPS-RLY

輔助繼電器控制系統

本輔助繼電器控制系統專為多目的及多任務觸發系統所設計。本 系統具備8 個繼電器可供觸發；8 PWM （脈寬調變），可設定 任務週期；8 種電壓，可設定八種觸發器電壓及一個可透過指令 設置進行控制的串列輸出，控制方式支援RS-232 / 422/485 和 DM512，可連接並控制多達25 台裝置。內建RS-232、遠端登入 及PoE（PD）等控制介面，完全方便操作者使用。

CDPW-K1

CDPW-K1

本產品為系統控制鍵盤，是一款適合系統整合者和智慧家庭使用者 的多功能、高實用產品。本產品可透過乙太網路或繼電器發送指令 給被控裝置。多達15 個實體巨集按鍵及額外的45 個軟體巨集按 鍵（1-Gang 版本為9 個實體及27 個軟體按鍵），讓您可預訂並 呼叫多達60 組（1-Gang 版本為36 組）不同的巨集，為您帶來影 音環境的全面控制。本產品除了有柔和的彩色LED 按鍵適用於各 種環境，還有PoE 供電，方便您隨地設定本產品，不需要靠近任何 電源插座。此外，本產品排程功能內建的時鐘和日曆，供您在特定 或循環的時間內啟動巨集，控制安裝系統中相容的裝置。
