專案重點
國家級監控中心需要即時監控並分析資訊與影音,如何將所有資訊與影音串接並同步顯示極為重要。所有資訊與影音需要能即時傳輸至應變中心、幕僚室與中控室分享。透過影音與資訊的整合與傳輸讓第一線的人員能快速取得即時資訊並能正確做決策。
客戶需求
- 整合不同辦公室之顯示工作站、輿情資訊、監控系統、電腦與攝影機等多達 40 個訊號源
- 即時將 4K@60 的影音與資訊顯示於多個大型電視牆包含 2x12、4 組 2x2 與 4 台投影機
- 即時切換不同訊號源與不同顯示版型
CYP解決方案

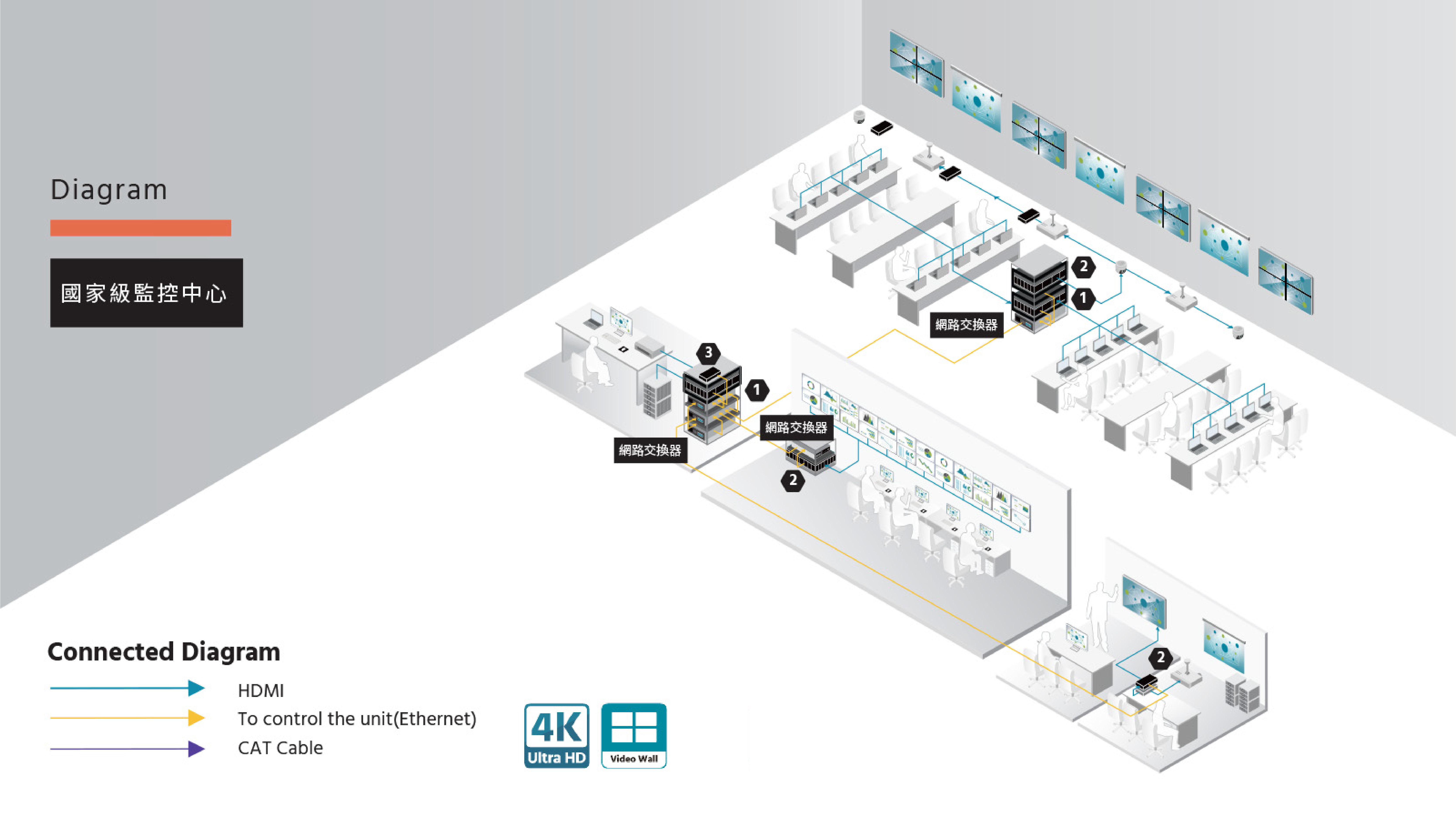

使用AV over IP系統,將各種不同訊號源即時呈現於多個電視牆和投影布幕,提供監控人員零時差的資訊。電視牆資訊呈現可有效將有用資訊同時呈現,讓監控人員最直接掌握最新資訊。所有訊號源切換與管理使用觸控面板即可操作。系統架構具彈性,可因應未來擴充需求。
延伸應用
戰情室、中央管理控制中心
CH-U350HTX
HDMI IP 傳送器(附加USB/KVM延伸)
這款裝置為4K UHD多功能延伸系統的成員之一,可透過一條Cat.5e/6/7網路線延伸HDMI訊號,外加KVM依TCP/ IP協定進行遠端控制。還能用一條纜線傳輸UHD視訊訊號(高達 4K@30Hz YUV 4:4:4 或4K@60Hz YUV 4:2:0)、音訊及USB資料,距離可達到100公尺。此裝置也能讓您將一台傳送器的影音訊號,發給在同一區域網路中的多台接收器。方便使用者輕鬆建立由多台顯示器所組成的大型電視牆
CH-U331RX
HDMI/VGA VoIP 接收器 附加USB/KVM 延伸
本產品為多功能VoIP 接收器,在TCP/IP 協定下透過一條at.5e/6/7 網路線,可延伸HDMI 或VGA 訊號,外加KVM 遠端控制。本產品支援超高畫質影像(4K@30Hz YUV 4:4:4 或4K@60Hz YUV 4:2:0),以及數位或類比聲音與USB 資料,傳輸距離可達到100 公尺。如果搭配Gigabit 網路交換機,您不但能延長傳輸距離(每段連線最遠100 公尺),還能串接VoIP 訊號,而且不會有損失或延遲。 本產品支援VoIP 訊號的多點傳播(Multicast),能讓您將一台傳送器的影音訊號發給在同一區域網路中的多台接收器。此外,在多點廣播下的VoIP 訊號也能用來建立由多台顯示器所組成的大型電視牆。本產品非常適合家用與商用影音安裝環境。 本產品除了支援紅外線與RS-232 雙向傳輸,還有類比Line-level 聲音輸入或輸出,以及麥克風聲音輸入(位於接收器),提供您更多的音效選擇。另外支援USB 功能以便結合VGA 訊號,能讓您將本產品當成一台遠端USB 集線器,提供您靈活的KVM切換操作。本產品具有螢幕顯示功能可快速查看設定資訊,控制介面包含WebGI、Telnet 與前面板按鍵。
CDPS-CS7
AV over IP 系統控制器
CDPS-CS7 為強大的 VoIP系統控制器,可用來控制同一網路中的多套VoIP延伸器。用戶只需要將本產品和VoIP延伸器安裝在同一網域中,就可以透過WebGUI輕鬆設置整個VoIP 系統的傳播頻道,以及單點傳播 (Unicast) 或多點傳播 (Multicast)。使用者也可以自訂顯示群 (Groups) 或預先設定值(Preset),以輕鬆控制多個影音區。如果不使用本產品,用戶就必須透過VoIP傳送器與接收器各自的WebGUI控制頁,才能控制並且設置您的VoIP系統。 本產品能控制VoIP系統的矩陣式切換及電視牆顯示。在WebGUI控制頁中,會顯示每台VoIP傳送器與接收器的IP位址、子網路遮罩和和預設閘道。您可以經由一般的網路連線從網頁瀏覽器來連線WebGUI,或者直接連接HDMI顯示器、USB鍵盤和滑鼠來連線WebGUI。此外,本產品具有接觸器輸入端子,方便您搭配本公司的控制鍵盤,或者其他具有接觸器輸出端子的裝置,適合安裝於會議室或教室內的講臺或講桌上,您只要按下按鈕就會啟動預置。本產品提供WebGUI(遠端或本地)、RS-232、Telnet、遙控器與接觸器多種操作選擇。
