客戶背景

馬來西亞國家能源公司（Tenaga Nasional Berhad, TNB）是馬來西亞主要的電力公司，服務超過 1,000 萬名客戶。TNB 成立了一個集中式的指揮中心，對電力狀況、效能及潛在風險進行集中監控。

整合多個數據與影像來源能讓操作人員更快對突發狀況作出反應，確保服務不中斷，並維持安全可靠的電力供應。


專案需求或挑戰

為了讓指揮中心全天候保持最佳效能運作，影音(AV)系統需要符合以下需求：

  • 高品質影像傳輸 - 來自16台 PC 的 4K 影音訊號必須可靠地被分配，且不能犧牲清晰度或細節。
  • 可擴充的影音基礎設施 - 系統必須能容納多個發射器與接收器，同時為未來的擴充保持彈性。
  • 集中式控制與監控 - 操作人員需要一個統一的平台來預覽訊號源、調整設備設定並簡化系統維護，進而降低操作失誤的機率。
  • 穩定、即時運作與快速部署 - 系統必須確保 24/7 的可靠效能與極低延遲，並支援快速安裝與輕鬆維護，以縮短建置時間，確保關鍵任務監控的持續運作。


解決方案

CYP 導入了專為高可用性指揮中心及交通運輸營運所設計的 HyLinX 1G AV over IP 解決方案。本次部署包含 16 台 CH-U350TX 發射器與 16 台 CH-U331RX 接收器，實現將 4K 影音訊號從操作員工作站即時、極低延遲地分配至主顯示器。

系統設定、即時訊號源預覽以及設備狀態監控，皆透過單一控制器，CDPS-CS8 主控制器進行統一管理。此外，本配置亦包含整合式音訊路由，可將音訊訊號透過接收器直接傳送本地混音控制台與吸頂喇叭，為指揮中心提供清晰且同步的聲音。


解決方案優勢

  • 無縫的 AV over IP 管理 - 透過 CDPS-CS8 控制器進行中央管理集，提供即時預覽與輕鬆配置，有助於精準決策。
  • 高畫質 4K 影像 - 確保每個工作站的細節完美呈現，保障指揮中心內的數據清晰度。
  • 同步的音訊分配 - 為指揮中心提供同步且清晰的音質。
  • 可靠且具擴充性的架構 - PoE 簡化了配線，而基於 IP 的系統設計可確保未來的輕鬆擴充與 24/7 的可靠運作。


使用者效益

  • 更快速的應變能力 - 操作人員可在關鍵電力事件期間，即時重新配置多螢幕電視牆並選用預設佈局。
  • 提升視覺協作效果 - 四分割畫面（Quad views）或 PiP顯示讓操作人員能在單一螢幕上分析相關監控數據。
  • 簡化日常操作 - 直覺的按鍵預設功能，讓常用顯示佈局的選用更加容易。
  • 可擴充的系統架構 - 基於 IP 的設計允許新增訊號源、筆記型電腦或顯示端點，無需對系統進行全面大修。


相關應用場域

  • 機場與港口安全營運中心
  • 電力與公用事業控制室
  • 智慧製造戰情室

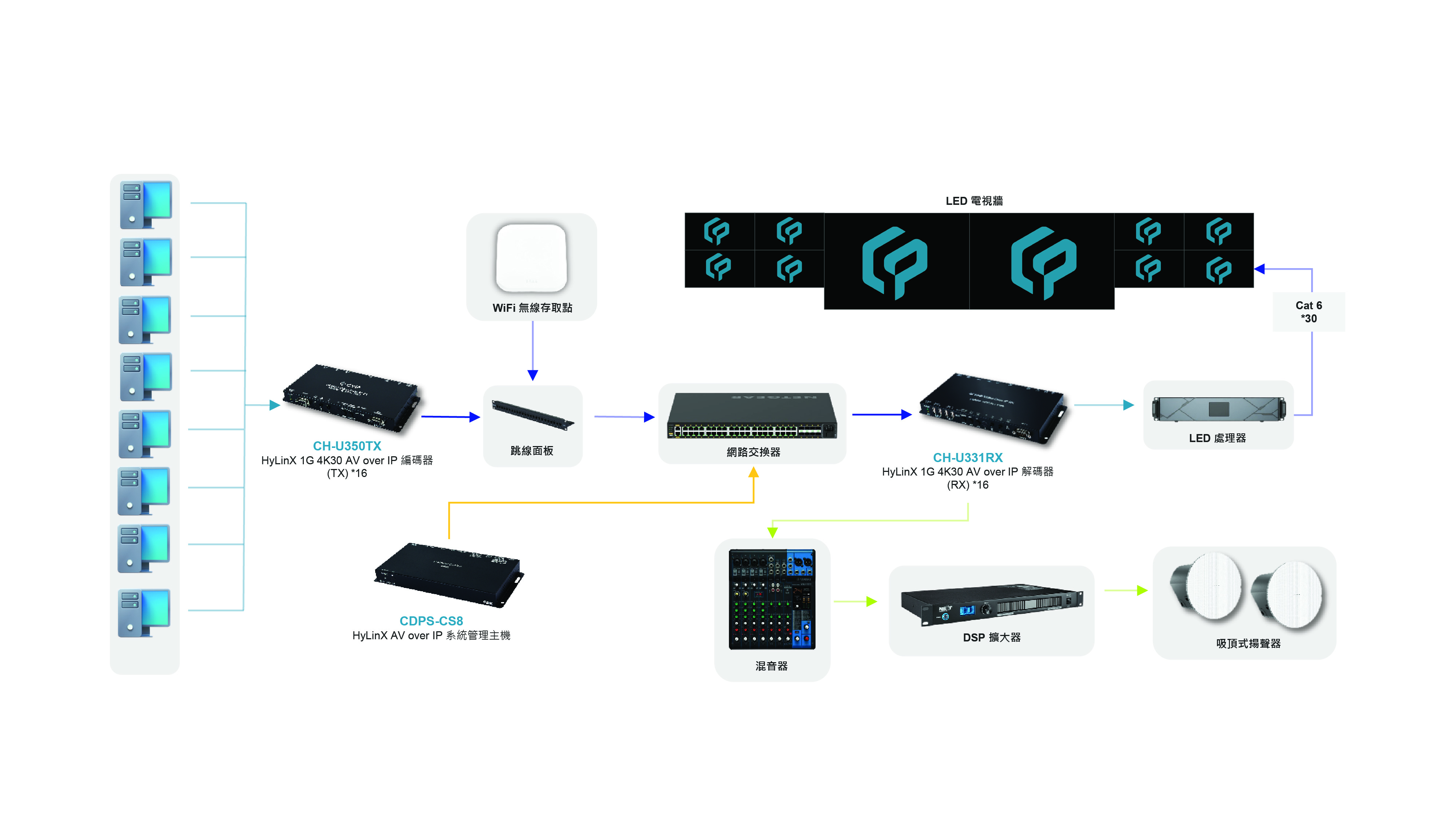

連線圖
PRODUCTS FEATURED
CDPS-CS8

4K30 over 1G IP 主控器

CDPS-CS8 是一款強大且靈活的系統控制器，可用來控制同一個網路中的多套 VoIP 延伸器。要將本裝置安裝在與延伸器（即傳送器與接收器）相同的區域網路內，即可透過 WebGUI 輕鬆定義與設定頻道切換選項，支援單播以及多播情境。使用者還可以利用自訂群組或預設功能切換影像，輕鬆控制多個影像區域。若不使用此主控器，系統內的個別傳送器與接收器就必須透過各自的 WebGUI 來分別控制與設定。 此外，本裝置亦支援控制已連接 VoIP 設備的矩陣模式和電視牆模式下的所有傳送器/接收器的設定，包括 IP 位址、網路遮罩以及延伸器狀態，均會清楚顯示在 WebGUI 中。使用者只要連上網路，即可透過網頁瀏覽器輕鬆存取 WebGUI，或直接將 HDMI 顯示器與 USB 鍵盤以及滑鼠連接到該裝置來操作。本裝置亦提供觸發輸入的介面，可用於連接遠端控制按鍵面板或其他支援觸發功能的產品，安裝在會議室、教室的講台或桌內。使用者可以一鍵輕鬆啟動儲存的預設配置。本產品提供 WebGUI（遠端或本地端）、RS-232、Telnet、紅外線遙控器與觸發器等多種標準控制模式。

CH-U350TX

帶 USB/KVM 延伸的 HDMI/VGA over IP 傳送器

本機是 4K UHD 多功能延伸系統的一部分，支援使用 TCP/IP 協議通過常規 Cat.5e/6/7 網絡電纜將 HDMI 或 VGA 信號。 該延伸器支援超高清信號（最高 4K@30Hz YUV 4:4:4 或 4K@60Hz YUV 4:2:0）與音頻和 USB 在單根電纜上的傳輸最長可達 100m。 使用Gigabit網絡交換機可以進一步延伸傳輸距離（每段可達100m），允許用戶級聯繫統而不會丟失信號或造成延遲。 也可以讓延伸系統的傳送器在多視窗模式下運行，允許您將單個 AV 信號發送到同一本地網絡中的大量接收器。 用戶以驚人的簡單性創建大型多顯示視頻牆很有用。

CH-U331RX

HDMI/VGA VoIP 接收器 附加USB/KVM 延伸

本產品為多功能VoIP 接收器，在TCP/IP 協定下透過一條at.5e/6/7 網路線，可延伸HDMI 或VGA 訊號，外加KVM 遠端控制。本產品支援超高畫質影像（4K@30Hz YUV 4:4:4 或4K@60Hz YUV 4:2:0），以及數位或類比聲音與USB 資料，傳輸距離可達到100 公尺。如果搭配Gigabit 網路交換機，您不但能延長傳輸距離（每段連線最遠100 公尺），還能串接VoIP 訊號，而且不會有損失或延遲。 本產品支援VoIP 訊號的多點傳播（Multicast），能讓您將一台傳送器的影音訊號發給在同一區域網路中的多台接收器。此外，在多點廣播下的VoIP 訊號也能用來建立由多台顯示器所組成的大型電視牆。本產品非常適合家用與商用影音安裝環境。 本產品除了支援紅外線與RS-232 雙向傳輸，還有類比Line-level 聲音輸入或輸出，以及麥克風聲音輸入（位於接收器），提供您更多的音效選擇。另外支援USB 功能以便結合VGA 訊號，能讓您將本產品當成一台遠端USB 集線器，提供您靈活的KVM切換操作。本產品具有螢幕顯示功能可快速查看設定資訊，控制介面包含WebGI、Telnet 與前面板按鍵。
